Projekt domu D341
WT2021piętrowynowość
D341
8 899 złcena projektu gotowego, 5 egzemplarzy
Dobierz do zamówienia
Projekty instalacji (6)
- Zgoda na zmiany in blanco gratis
- Teczka na dokumentację gratis
- Kurierem, zwykle w 7 dni roboczych
Opis projektu

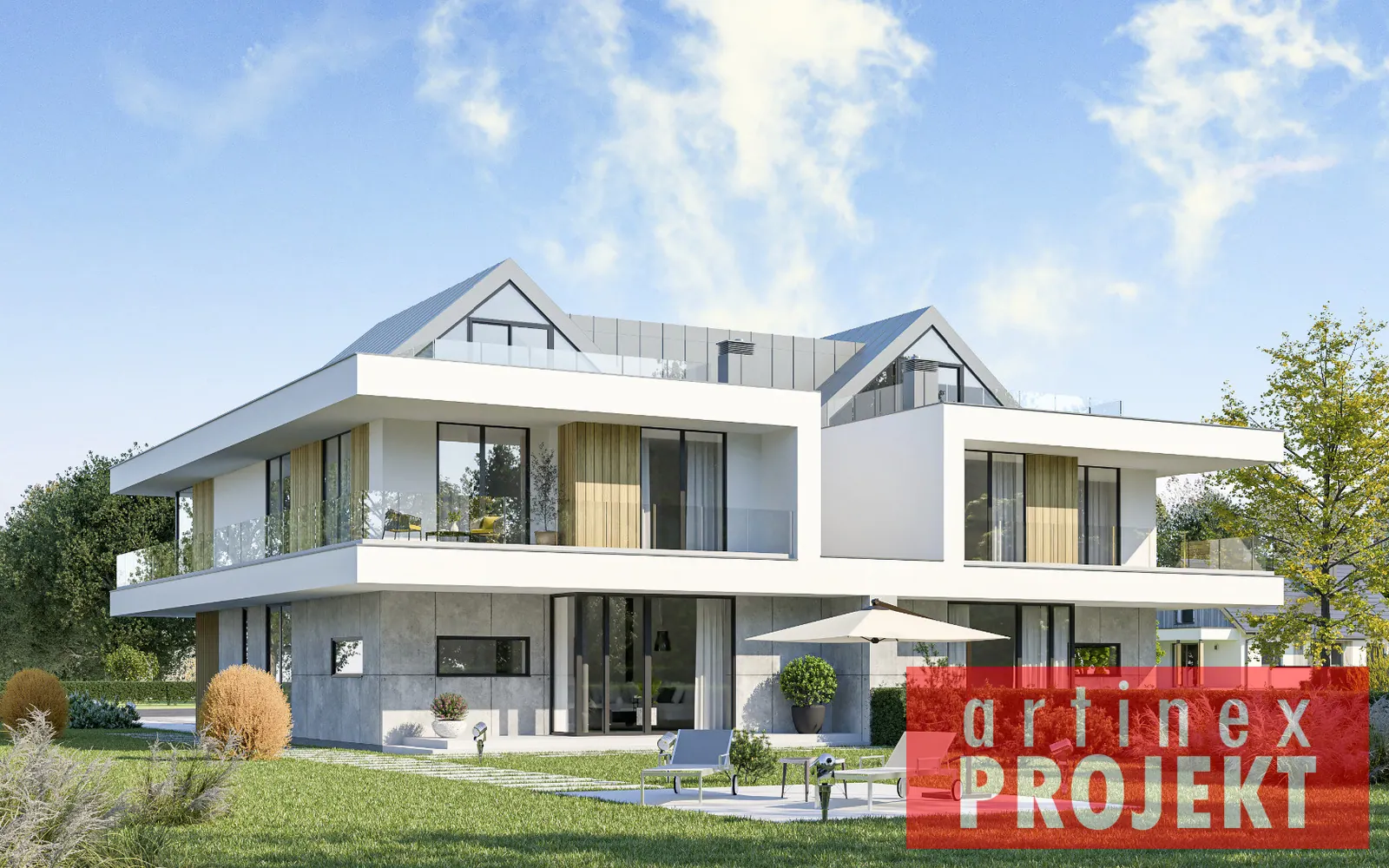

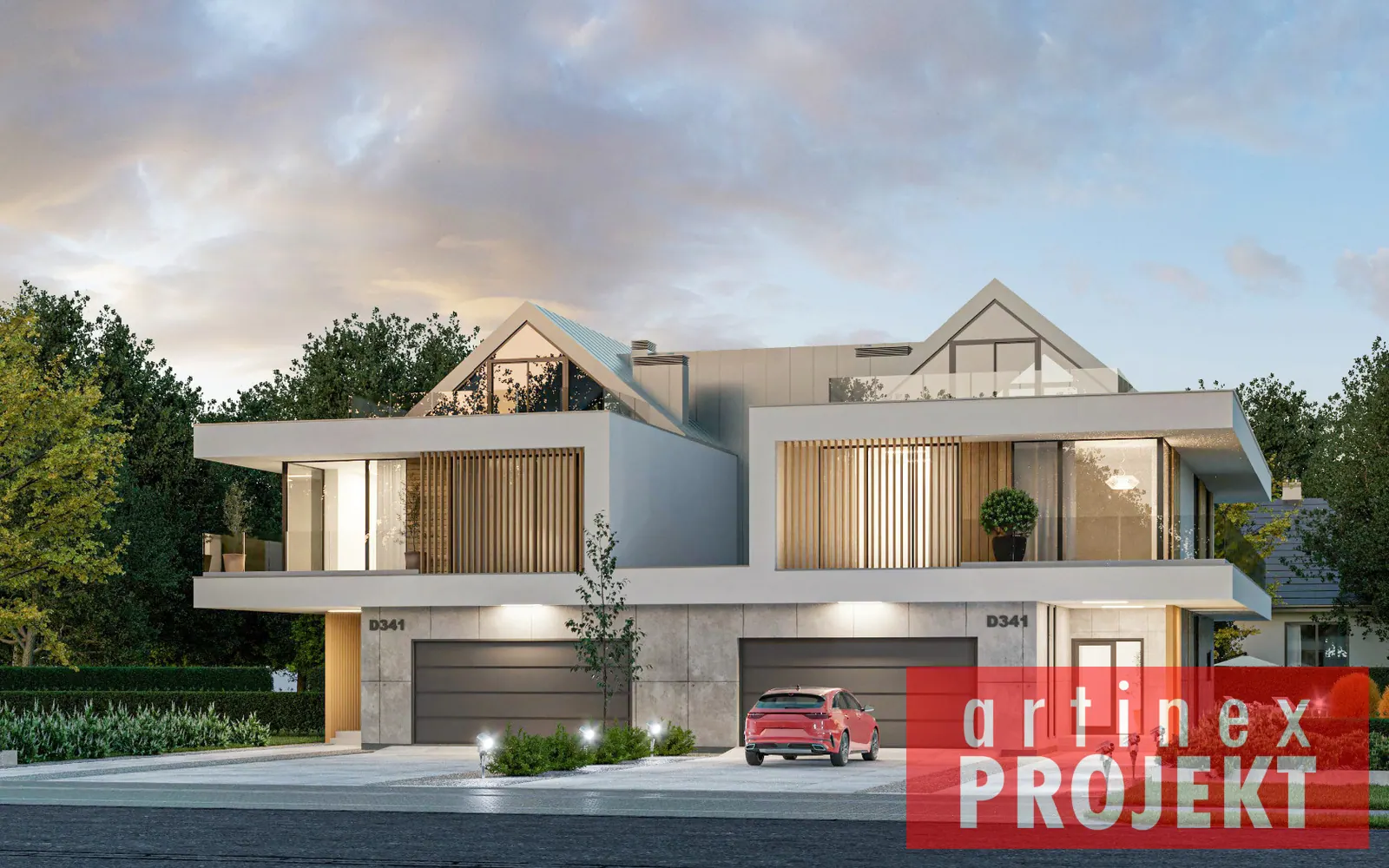

Projekt budynku jednorodzinnego dwulokalowego. Dom piętrowy o powierzchni użytkowej 466,0 m², dach dwuspadowy. Minimalne wymiary działki: 19,46 × 20,20 m.
Technologia wykonania
- Ściany zewnętrzne
- murowane z ociepleniem
- Strop
- żelbetowy
- Konstrukcja dachu
- krokwiowo-jętkowy
- Pokrycie dachu
- blacha ocynkowana na rąbek

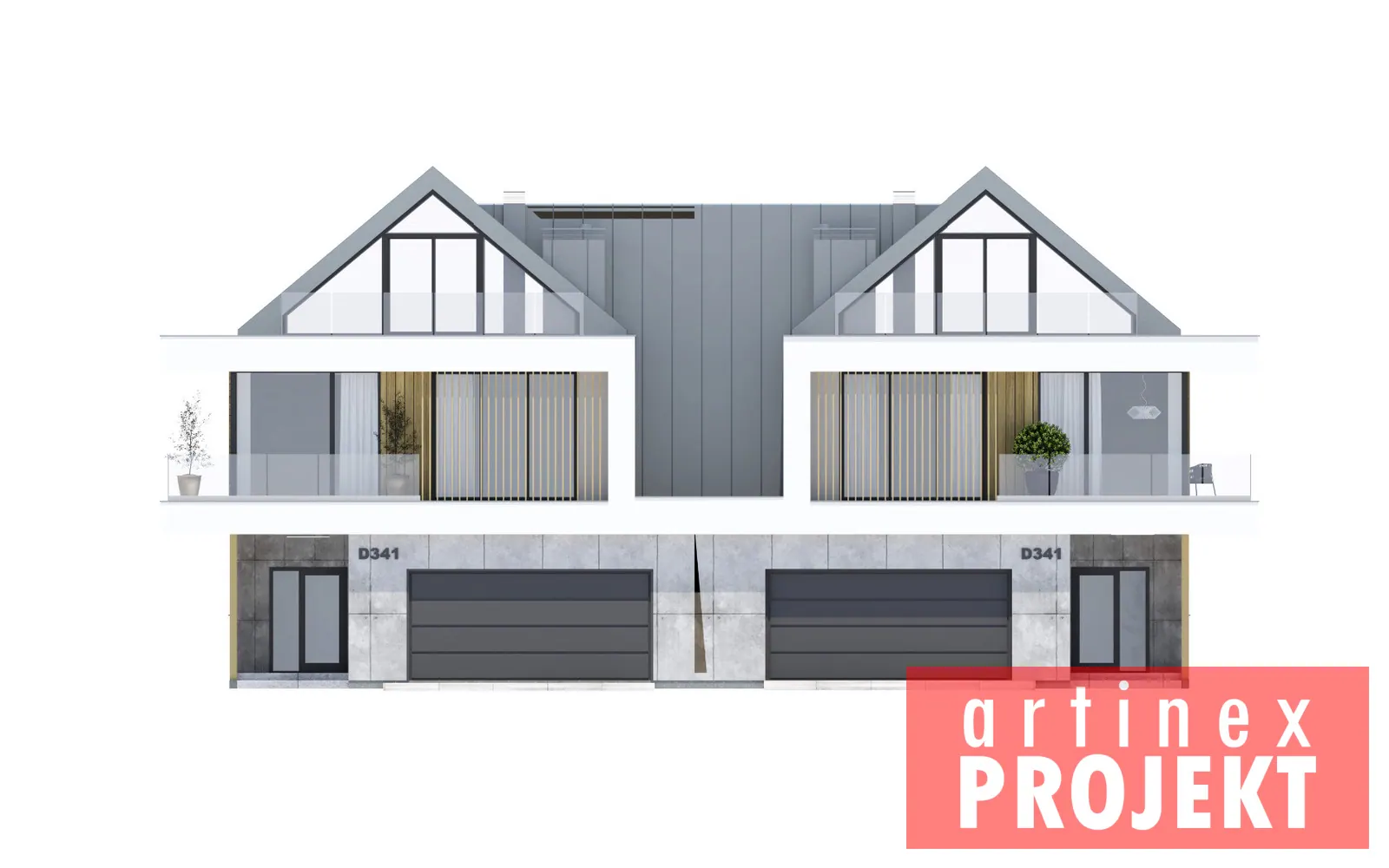

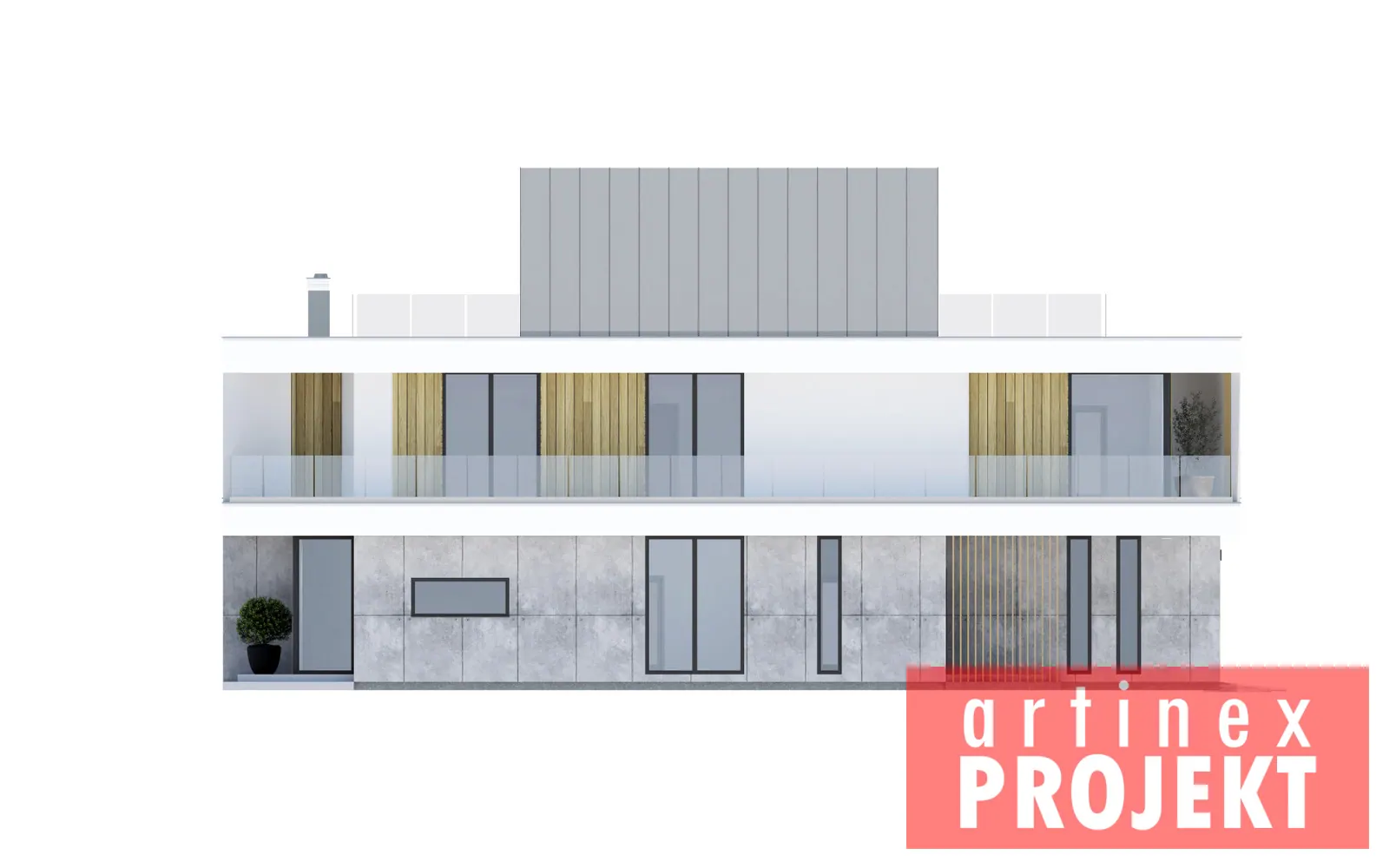

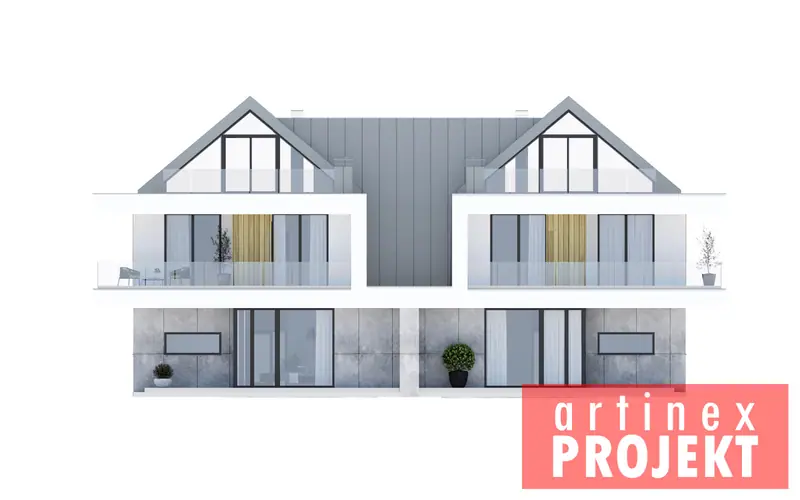

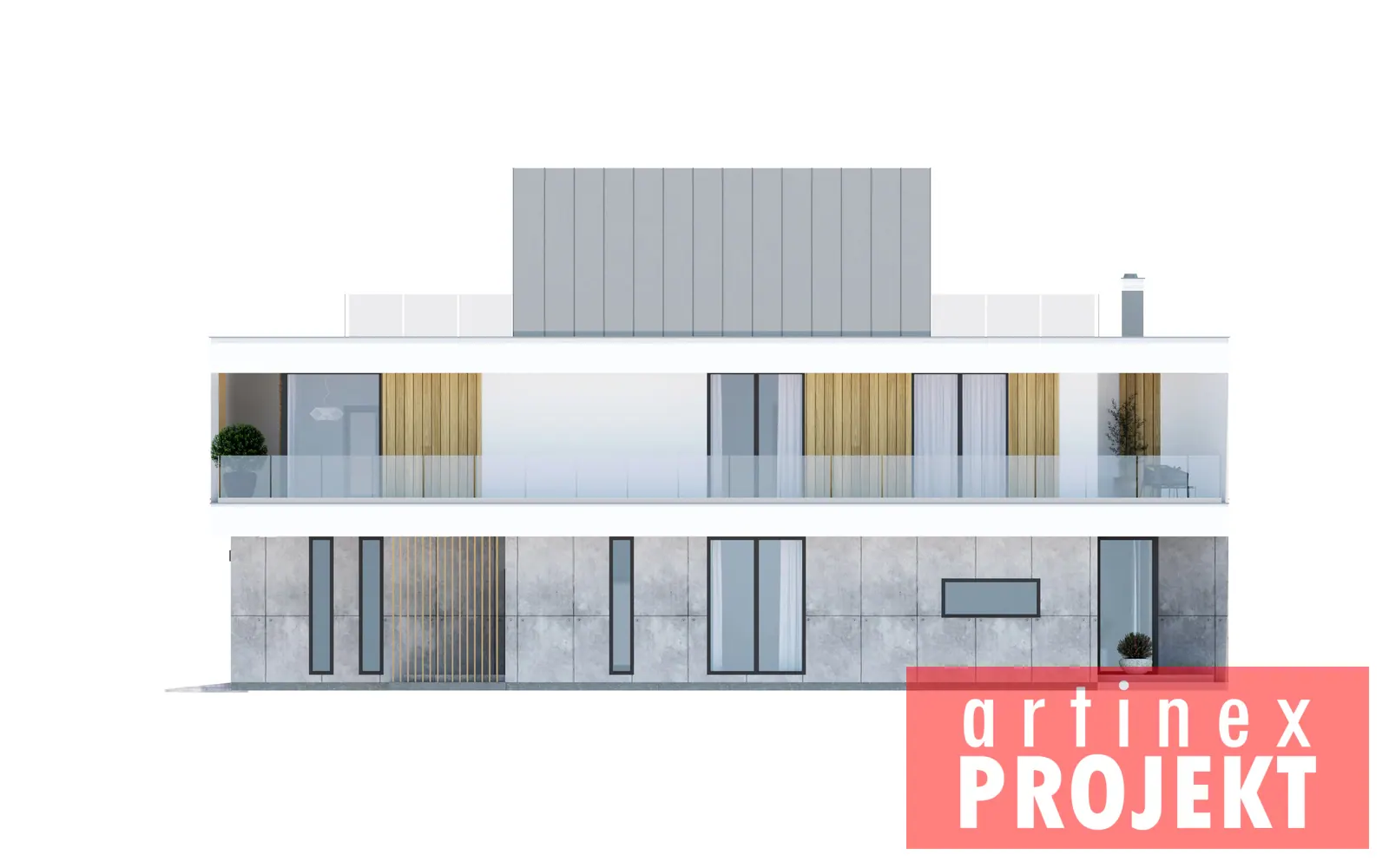

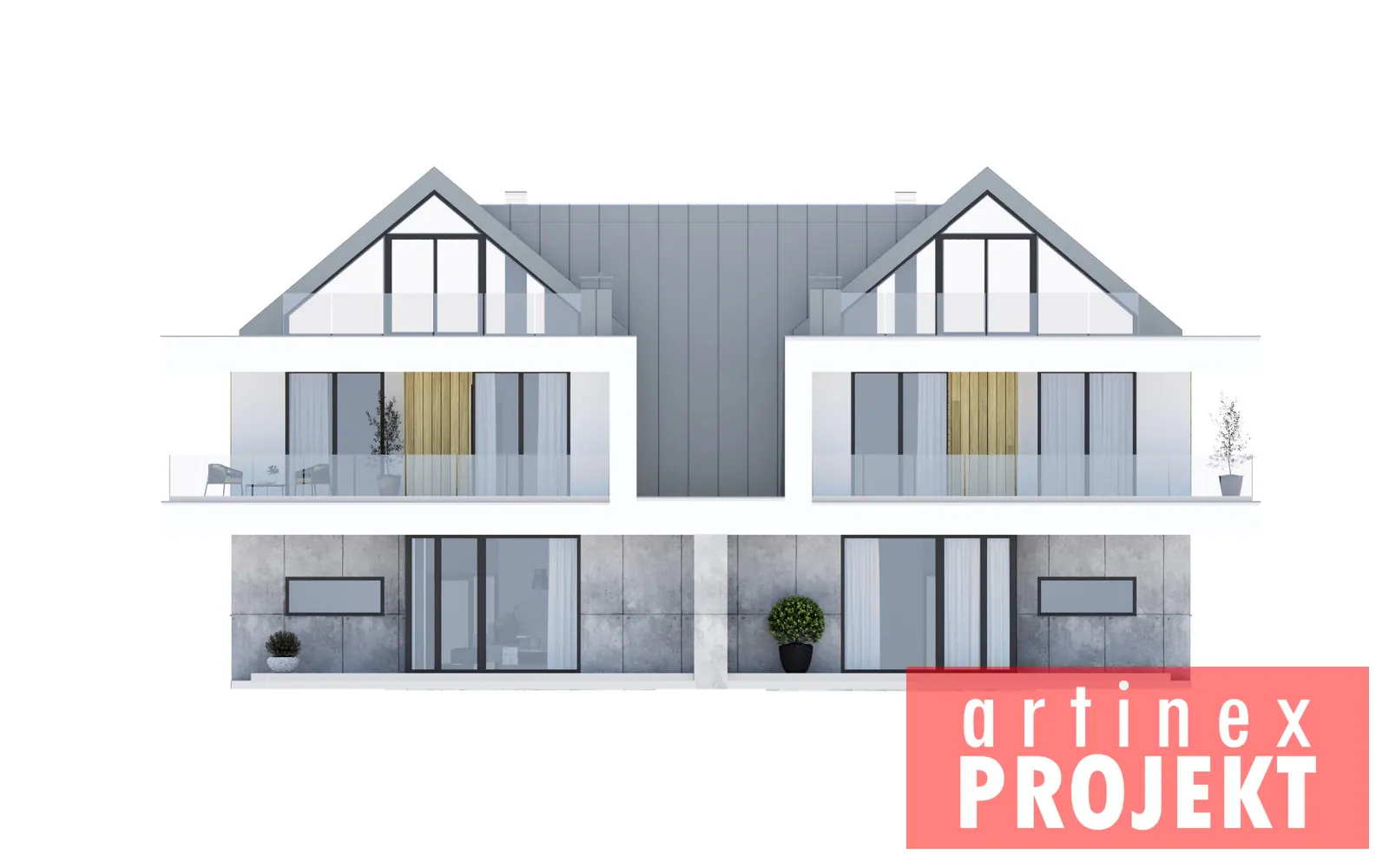

- Elewacja
- tynk cienkowarstwowy, drewno
- ogrzewanie - gaz
- EP70 kWh/m2.rok
- Projekt zgodny z Wt2021
Dane techniczne
Budynek
- Symbol
- D341
- Rodzaj zabudowy
- projekt domu
- Pow. użytkowa
- 466 m²
- Pow. zabudowy
- 331,94 m²
- Kubatura
- 2661,9 m³
- Wysokość domu
- 10,67 m
- Min. wymiary działki
- 19,46 × 20,2 m
Układ
- Poddasze
- użytkowe
- Piwnica
- nie
- Garaż
- jednostanowiskowy
Dach
- Dach
- dwuspadowy
- Nachylenie dachu
- 40°
- Pow. dachu
- 174,5 m²
Rzuty

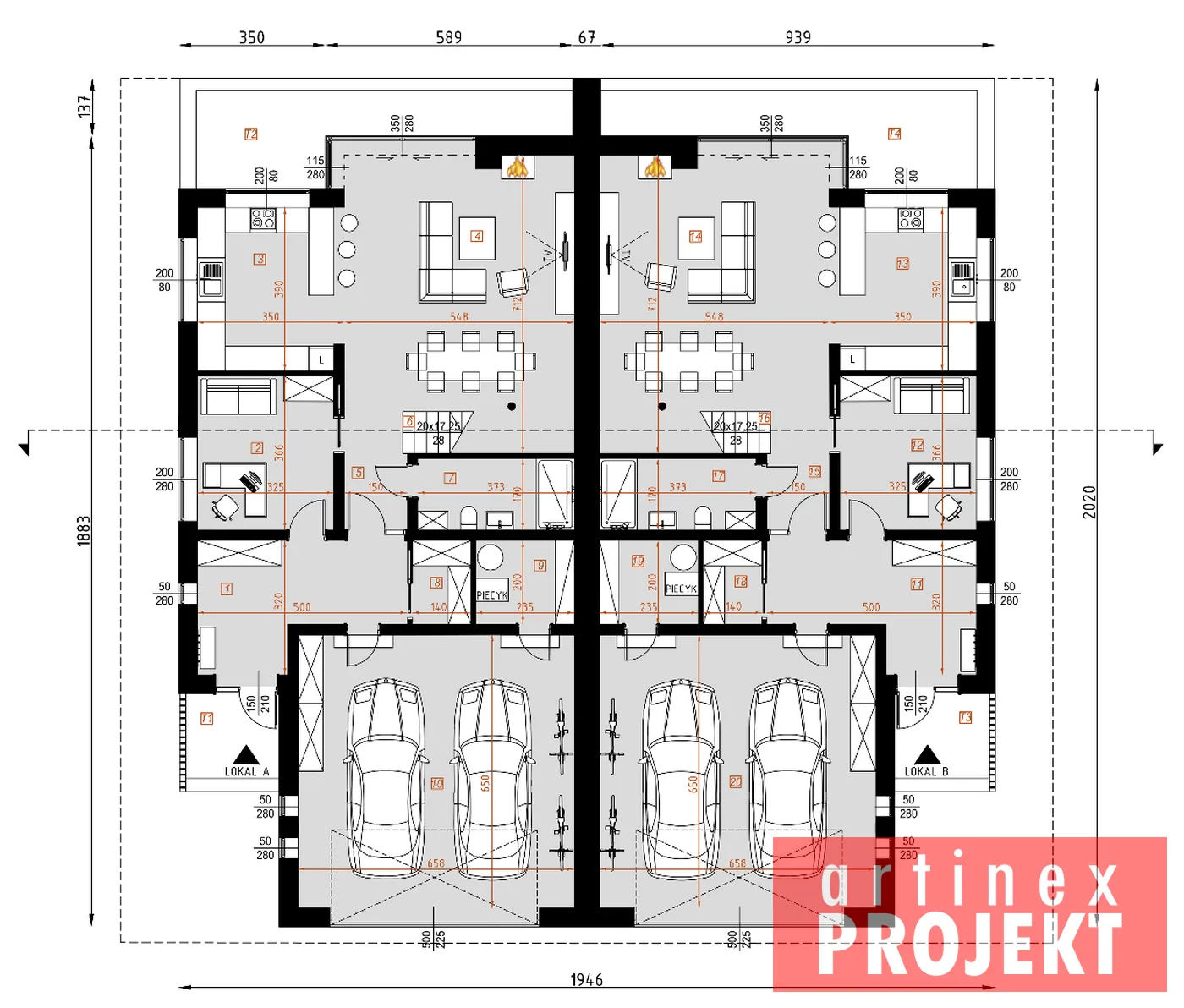

Parter
| Numer | Pomieszczenie | m² |
|---|---|---|
| LOKAL A | ||
| 0.1 | Wiatrołap | 12,58 |
| 0.2 | Gabinet/dodatkowy pokój | 11,91 |
| 0.3 | Kuchnia | 13,51 |
| 0.4 | Salon z jadalnią | 33,29 |
| 0.5 | Komunikacja | 4,12 |
| 0.6 | Schody | 1,40 |
| 0.7 | Łazienka | 6,34 |
| 0.8 | Garderoba | 2,80 |
| 0.9 | Kotłownia | 4,69 |
| 0.10 | Garaż | 42,78 |
| T0.1 | Taras | 5,16 |
| T0.2 | Taras | 17,20 |
| Taras | 17,20 | |
| Lokal b: | 17,20 | |
| 0.11 | Wiatrołap | 12,58 |
| 0.12 | Gabinet/dodatkowy pokój | 11,91 |
| 0.13 | Kuchnia | 13,51 |
| 0.14 | Salon z jadalnią | 33,29 |
| 0.15 | Komunikacja | 4,12 |
| 0.16 | Schody | 1,40 |
| 0.17 | Łazienka | 6,34 |
| 0.18 | Garderoba | 2,80 |
| 0.19 | Kotłownia | 4,69 |
| 0.20 | Garaż | 42,78 |
| T0.3 | Taras | 5,16 |
| T0.4 | Taras | 17,20 |

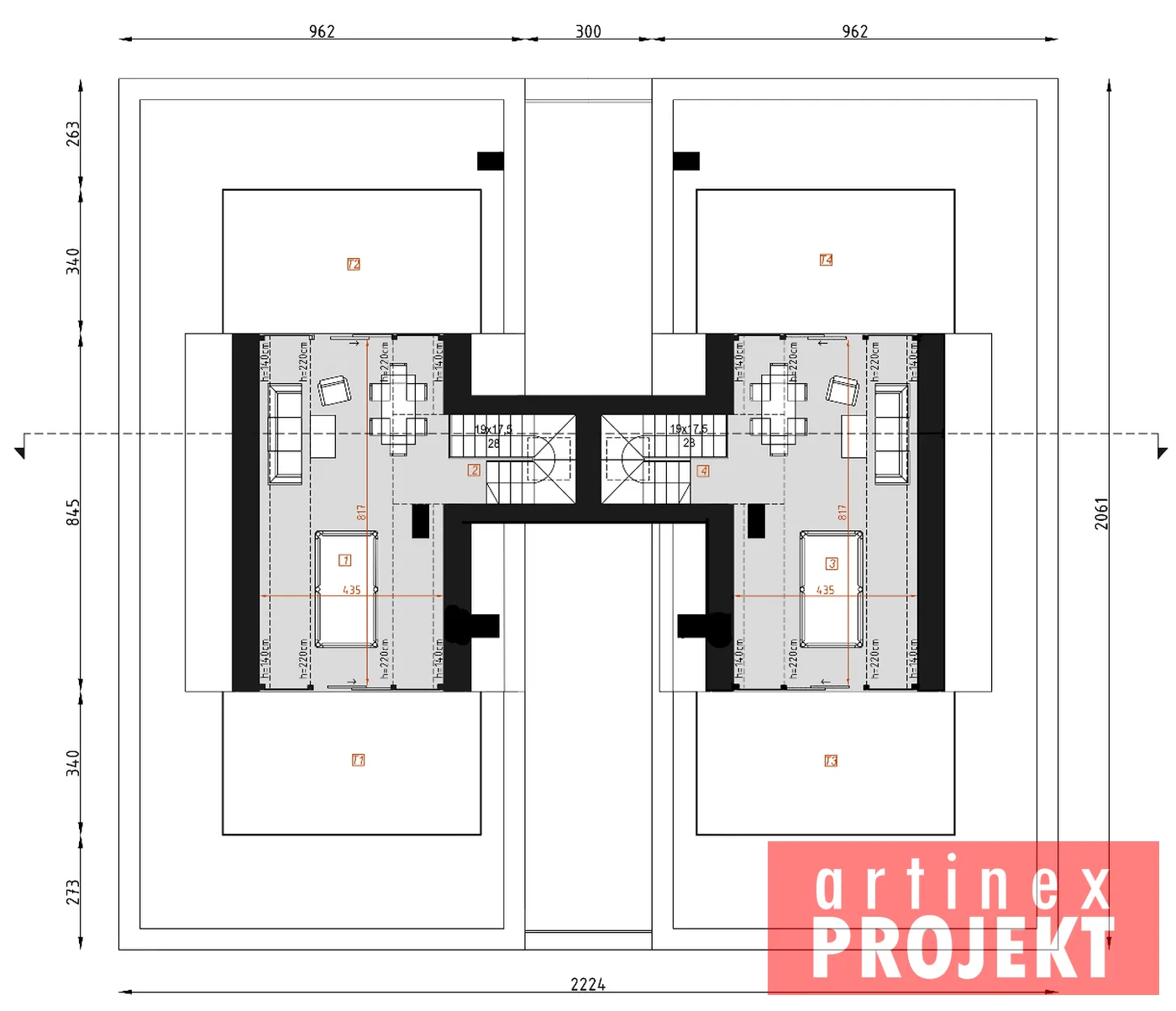

Poddasze
| Numer | Pomieszczenie | m² |
|---|---|---|
| Lokal A | ||
| 2.1 | Pokój rekreacyjny | 26,23(54,20) |
| 2.2 | Schody | 5,38(5,38) |
| T2.1 | Taras | 20,80 |
| T2.2 | Taras | 20,80 |
| Lokal b: | 20,80 | |
| 2.3 | Pokój rekreacyjny | 26,23(54,20) |
| 2.4 | Schody | 5,38(5,38) |
| T2.3 | Taras | 20,80 |
| T2.4 | Taras | 20,80 |

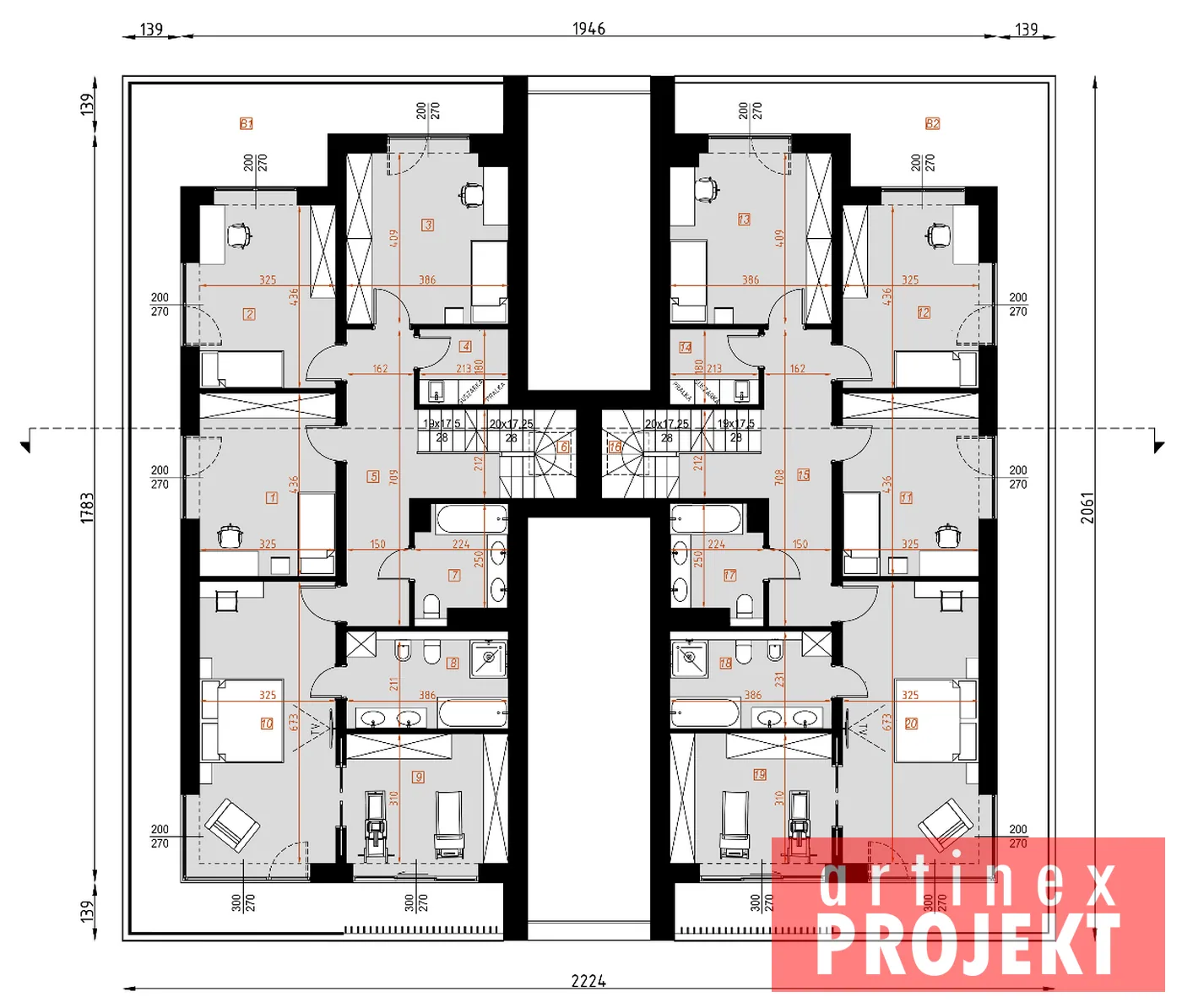

Piętro
| Numer | Pomieszczenie | m² |
|---|---|---|
| Lokal A | ||
| 1.1 | Pokój i | 14,16 |
| 1.2 | Pokój ii | 14,16 |
| 1.3 | Pokój iii | 15,52 |
| 1.4 | Pralnia | 3,83 |
| 1.5 | Komunikacja | 13,34 |
| 1.6 | Schody | 5,95 |
| 1.7 | Łazienka | 5,71 |
| 1.8 | Łazienka | 8,93 |
| 1.9 | Garderoba/siłownia | 11,97 |
| 1.10 | Sypialnia | 21,87 |
| B1 | Balkon | 46,80 |
| Lokal b: | 46,80 | |
| 1.11 | Pokój i | 14,16 |
| 1.12 | Pokój ii | 14,16 |
| 1.13 | Pokój iii | 15,52 |
| 1.14 | Pralnia | 3,83 |
| 1.15 | Komunikacja | 13,34 |
| 1.16 | Schody | 5,95 |
| 1.17 | Łazienka | 5,71 |
| 1.18 | Łazienka | 8,93 |
| 1.19 | Garderoba/siłownia | 11,97 |
| 1.20 | Sypialnia | 21,87 |
| B2 | Balkon | 46,80 |
Z uwagi na bieżące aktualizacje powierzchnie podane na stronie mogą się różnić od powierzchni podanych w projekcie technicznym.
Przekrój i usytuowanie

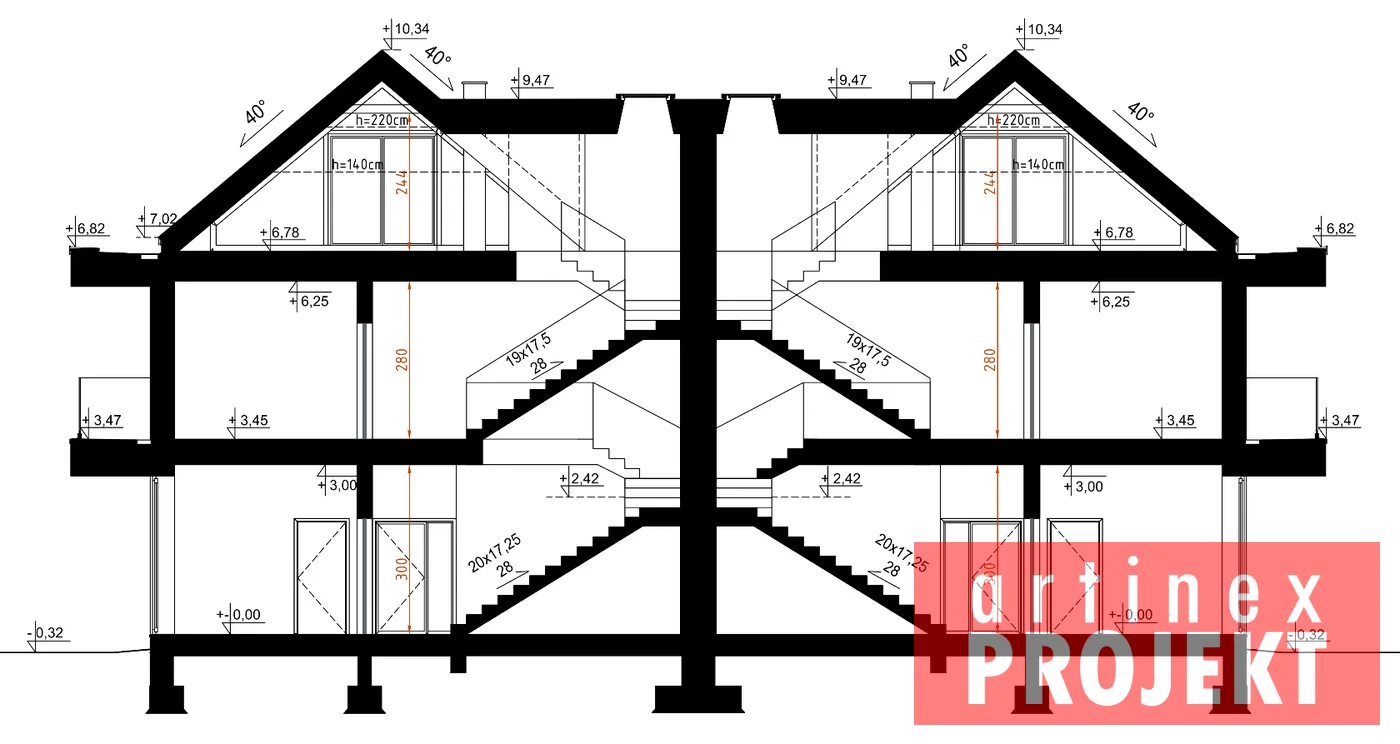

Przekrój

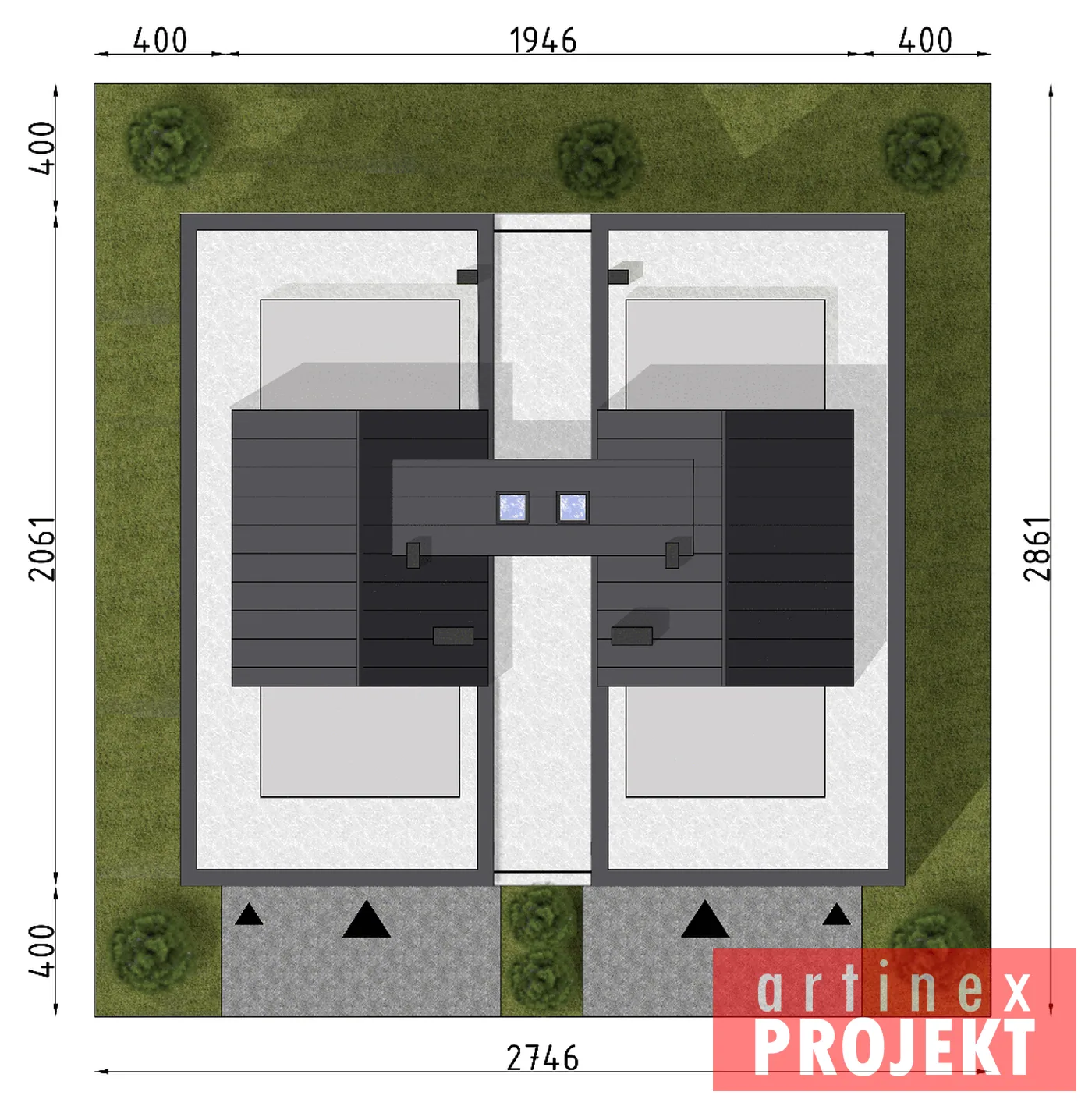

Usytuowanie na działce
Co dostajesz w projekcie
- 5 egzemplarzy dokumentacji (3 architektoniczno-budowlane i 2 techniczne)
- Część architektoniczno-konstrukcyjną i instalacyjną
- Zgodę na zmiany in blanco podpisaną przez autora
- Teczkę na dokumentację projektową
- Wersję podstawową albo lustrzaną, do wyboru
Projekt gotowy wymaga adaptacji przez lokalnego architekta. Zamawiasz mailem, telefonicznie albo przez koszyk.
Do tego projektu możesz zamówić
-
Kosztorys do projektu
Kosztorys inwestorski, kosztorys uproszczony, przedmiar i zestawienie materiałów. Realizacja: 15 dni roboczych.
1 990 zł
-
Dodatkowy egzemplarz projektu
Szósty komplet dokumentacji, np. dla wykonawcy albo architekta adaptującego. Realizacja: 15 dni roboczych.
490 zł
-
Projekt wentylacji mechanicznej z rekuperacją
Projekt przygotowany pod wybrany dom. Realizacja: 15 dni roboczych.
890 zł
-
Projekt ogrzewania powietrzną pompą ciepła z ogrzewaniem podłogowym
Projekt przygotowany pod wybrany dom. Realizacja: 15 dni roboczych.
1 890 zł
-
Projekt ogrzewania podłogowego
Projekt przygotowany pod wybrany dom. Realizacja: 15 dni roboczych.
790 zł
-
Projekt instalacji fotowoltaicznej
Projekt przygotowany pod wybrany dom. Realizacja: 15 dni roboczych.
1 590 zł
-
Projekt instalacji solarnej
Projekt przygotowany pod wybrany dom. Realizacja: 15 dni roboczych.
990 zł
-
Projekt instalacji inteligentnych
Projekt przygotowany pod wybrany dom. Realizacja: 14 dni roboczych.
2 290 zł
-
Zgoda na zmiany z wpisanymi zmianami
Zgoda wystawiona na Ciebie, z wypisanymi zmianami, które podasz w uwagach do zamówienia. Realizacja: wysyłka kurierem.
50 zł
Pytania o projekt
Co zawiera projekt D341?
Dostajesz 5 egzemplarzy dokumentacji (3 architektoniczno-budowlane i 2 techniczne). Każdy egzemplarz projektu technicznego ma część architektoniczno-konstrukcyjną (rzut fundamentów, rzuty kondygnacji, więźba i rzut dachu, przekroje, elewacje, zestawienie stolarki) i część instalacyjną (wodno-kanalizacyjną, centralnego ogrzewania, elektryczną i gazową, jeśli jest w projekcie). Do tego zgoda na zmiany in blanco i teczka na dokumentację.
Czy mogę zamówić projekt w odbiciu lustrzanym?
Tak. Wszystkie projekty z pracowni są dostępne w lustrzanym odbiciu, czyli z symetrycznie odwróconym układem pomieszczeń. Wybierz „Lustrzane odbicie” w polu Wersja przy zamówieniu.
Czy można wprowadzić zmiany w projekcie?
Tak, przez lokalnego architekta adaptującego. Do projektu dołączamy bezpłatną zgodę na zmiany in blanco podpisaną przez autora, w którą architekt wpisuje zmiany. Biuro nie wprowadza zmian w projekty gotowe. Zgodę wystawioną na Ciebie, z wypisanymi zmianami, zamówisz za 50 zł.
Czy projekt trzeba adaptować?
Tak, adaptacja jest konieczna, żeby uzyskać pozwolenie na budowę. Lokalny architekt dostosowuje projekt do warunków zabudowy albo planu miejscowego, rysuje projekt zagospodarowania działki i przejmuje funkcję głównego projektanta.
Kiedy dostanę projekt?
Zwykle w 7 dni roboczych, maksymalnie w 35 dni roboczych. Wysyłamy kurierem, tylko na terenie Polski. Nie wysyłamy za pobraniem.
Czy mogę zwrócić albo wymienić projekt?
Dokumentację z nienaruszoną plombą możesz zwrócić do 30 dni od otrzymania. Wymiana na inny projekt z oferty jest możliwa do 6 miesięcy od zakupu, z opłatą manipulacyjną 100 zł. Projekty rozplombowane, użyte albo adaptowane nie podlegają zwrotowi ani wymianie. Kosztorys nie podlega zwrotowi.
Więcej odpowiedzi w pytaniach i odpowiedziach. Zadzwoń: +48 606 947 200.
