Projekt domu D210
WT2021piętrowynowość
D210
12 000 złcena projektu gotowego, 5 egzemplarzy
Dobierz do zamówienia
Projekty instalacji (6)
- Zgoda na zmiany in blanco gratis
- Teczka na dokumentację gratis
- Kurierem, zwykle w 7 dni roboczych
Opis projektu
Dom piętrowy o powierzchni użytkowej 649,81 m², 8 pokoi. Minimalne wymiary działki: 24,01 × 24,24 m.
Technologia wykonania
- Ściany zewnętrzne
- murowane z ociepleniem
- Strop
- Pokrycie dachu
- blacha łączona na rąbek

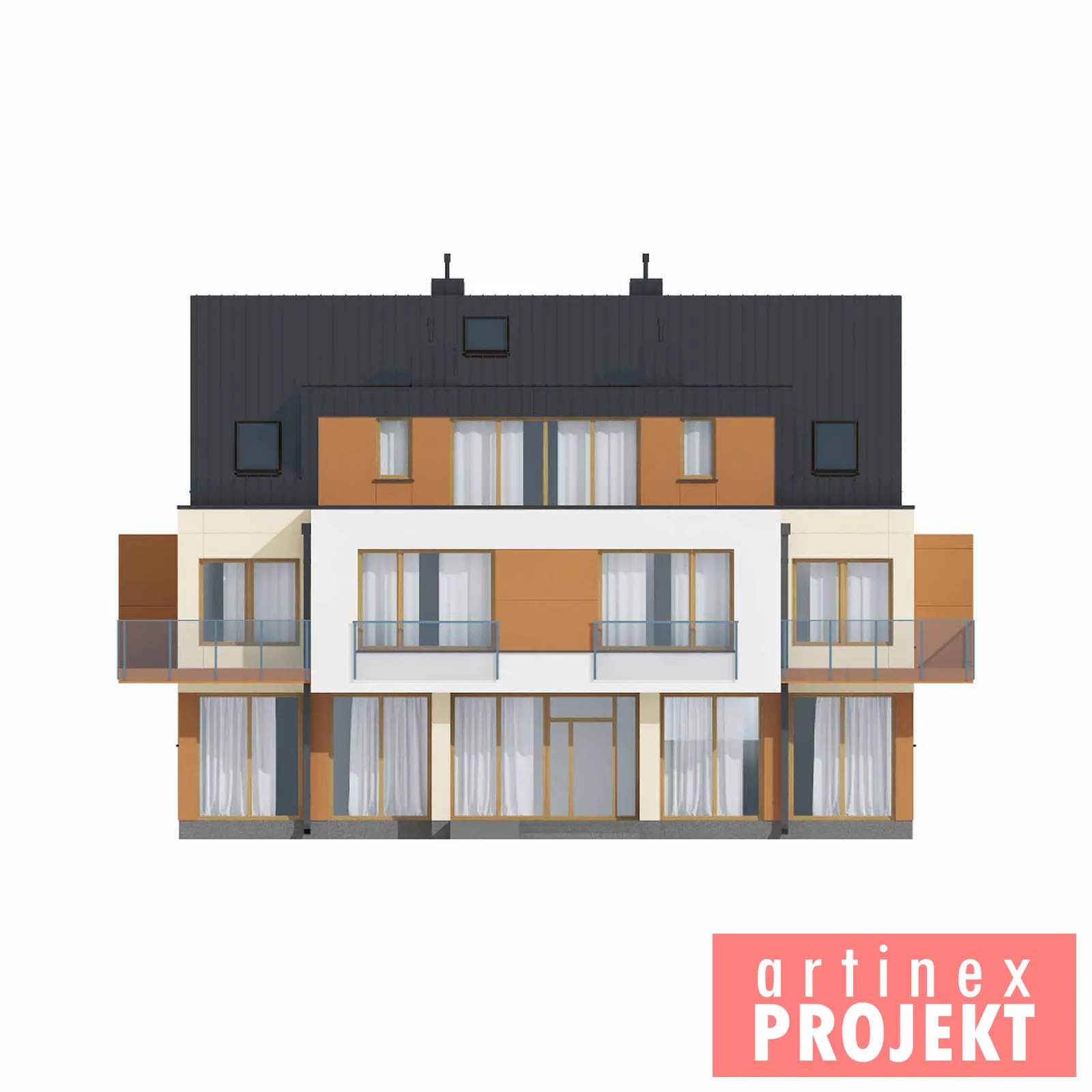

- Elewacja
- tynk cienkowarstwowy, na fragmentach płyty i boniowanie
- Projekt spełnia WT2021
- EP 70
- Ogrzewanie
- gazowe
- Budynek mieszkalny jednorodzinny z lokalem usługowym w parterze i z garażem podziemnym,
- D210
- jedn.
- Razem
- Ilość kondygnacji nadziemnych
- szt.
- 3
- Ilość kondygnacji podziemnych
- szt.
- 1
- Ilość lokali mieszkalnych
- szt.
- 2
- Wysokość budynku (od poziomu terenu przy wejściu do kalenicy)
- [m]
- 12
- Powierzchnia zabudowy/całkowita
- [m2]
- 220,06
- Powierzchnia użytkowa łącznie [podziemna i nadziemna]
- [m2]
- 649,81
- Powierzchnia użytkowa kondygnacji podziemnej
- [m2]
- 174,99
- Powierzchnia użytkowa garażu podziemnego
- [m2]
- 130,38
- Powierzchnia użytkowa kondygnacji nadziemnych
- [m2]
- 474,82
- Powierzchnia użytkowa mieszkalna [część nadziemna]
- [m2]
- 281,68
- Powierzchnia użytkowa usług [część nadziemna]
- [m2]
- 136,1
- Powierzchnia użytkowa pomocnicza [część nadziemna]
- [m2]
- 57,04
- Kubatura brutto (wg. PN-70/B-02365)
- [m3]
- 2.584,40
- *Przy zastosowaniu ścian zewnętrznych o różnych, dopuszczonych w projekcie grubościach, powierzchnia użytkowa mieszkań może ulec zmianie.
- Powierzchnia zabudowy
- [m2]
- 220,06
- Ilość miejsc parkingowych projektowanych
- w garażu podziemnym
- szt.
- 6
- Rzędna wejścia głównego
- -0,01
- Powierzchnia dachu dwuspadowego
- [m2]
- 129,82
- Powierzchnia dachu płaskiego
- [m2]
- 116,04
- Powierzchnia dachu w sumie
- [m2]
- 245,86
- Dane powierzchniowe przygotowano na podstawie normy PN-ISO 9836
Dane techniczne
Budynek
- Symbol
- D210
- Rodzaj zabudowy
- projekt domu
- Pow. użytkowa
- 649,81 m²
- Pow. zabudowy
- 220,06 m²
- Kubatura
- 2584,4 m³
- Wysokość domu
- 12 m
- Min. wymiary działki
- 24,01 × 24,24 m
Układ
- Poddasze
- użytkowe
- Piwnica
- tak
- Garaż
- trzystanowiskowy lub więcej
- Liczba pokoi
- 8
- Liczba łazienek
- 8
- Liczba kuchni
- 2
Dach
- Nachylenie dachu
- 40°
- Pow. dachu
- 245,86 m²
Rzuty

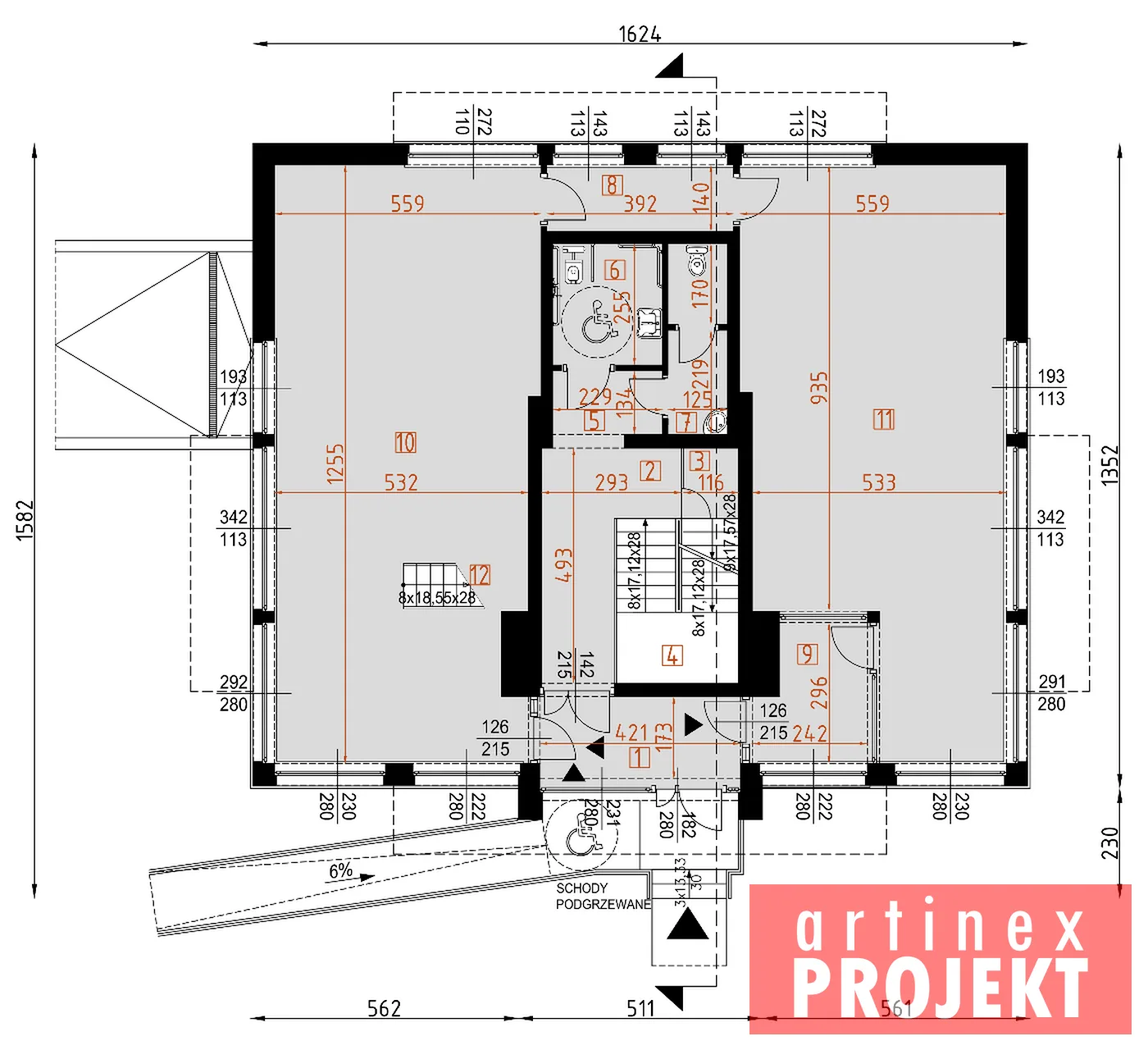

Parter
| Numer | Pomieszczenie | m² |
|---|---|---|
| 0/1 | Przedsionek | 7,12 |
| 0/2 | Klatka schodowa | 9,87 |
| 0/3 | Schody (+1) | 2,63 |
| 0/4 | Schody (-1) | 7,37 |
| 0/5 | Korytarz | 2,97 |
| 0/6 | Wc | 5,71 |
| 0/7 | Wc | 4,83 |
| 0/8 | Przejście | 5,36 |
| 0/9 | Przedsionek | 6,13 |
| 0/10 | Część zapleczowa | 64,25 |
| 0/11 | Lokal a | 59,18 |
| 0/12 | Schody a | 1,18 |

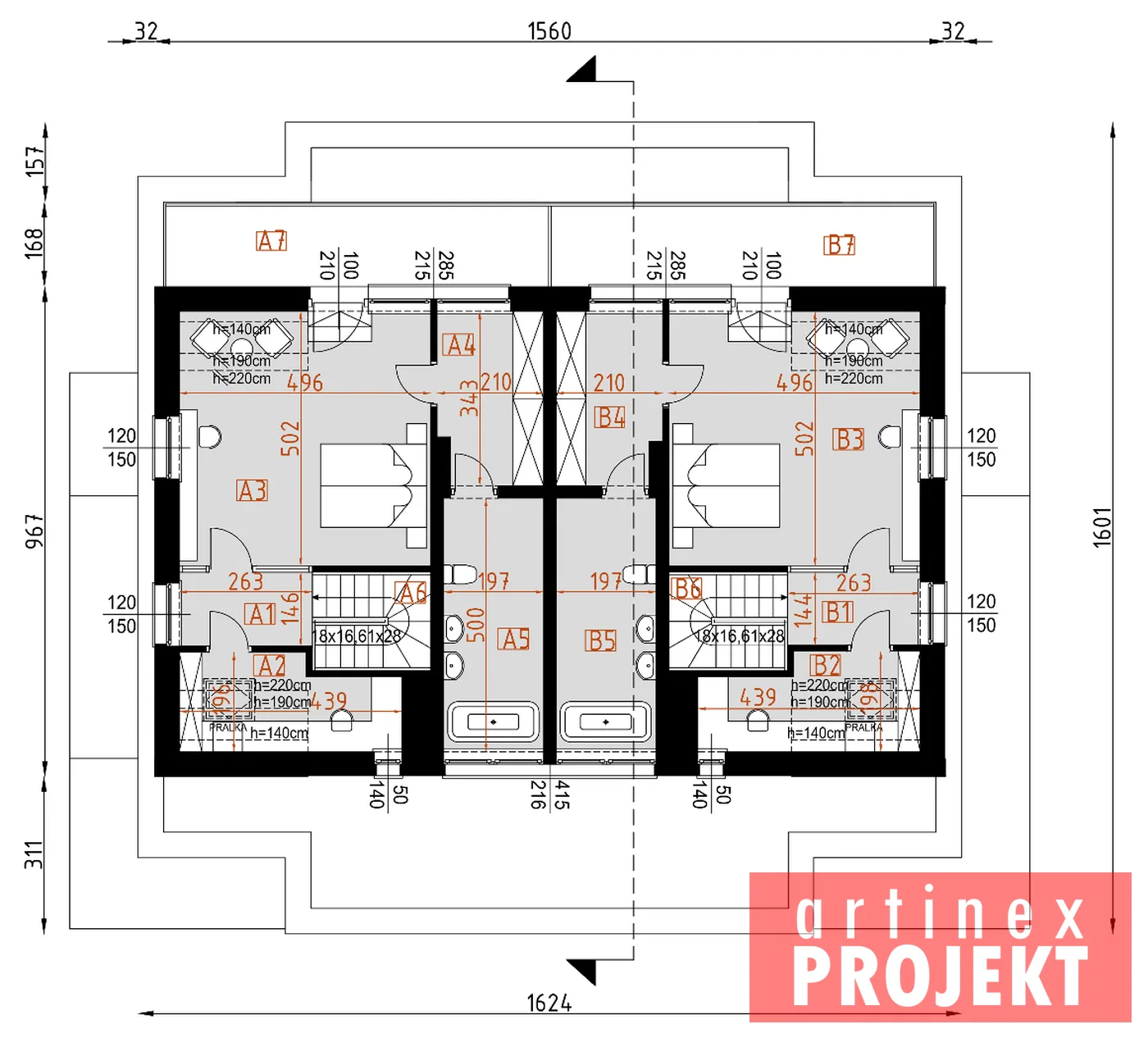

Poddasze
| Numer | Pomieszczenie | m² |
|---|---|---|
| LOKAL A | ||
| A2.1 | Korytarz | 3,72 |
| A2.2 | Pralnia | 5,81 |
| A2.3 | Pokój | 22,97 |
| A2.4 | Garderoba | 6,79 |
| A2.5 | Łazienka | 9,64 |
| A2.6 | Schody a2 | 3,14 |
| A2.7 | Taras | 11,96 |
| LOKAL B | ||
| B2.1 | Korytarz | 3,72 |
| B2.2 | Pralnia | 5,81 |
| B2.3 | Pokój | 22,97 |
| A2.4 | Garderoba | 6,79 |
| A2.5 | Łazienka | 9,64 |
| A2.6 | Schody a2 | 3,14 |
| B2.7 | Taras | 11,96 |

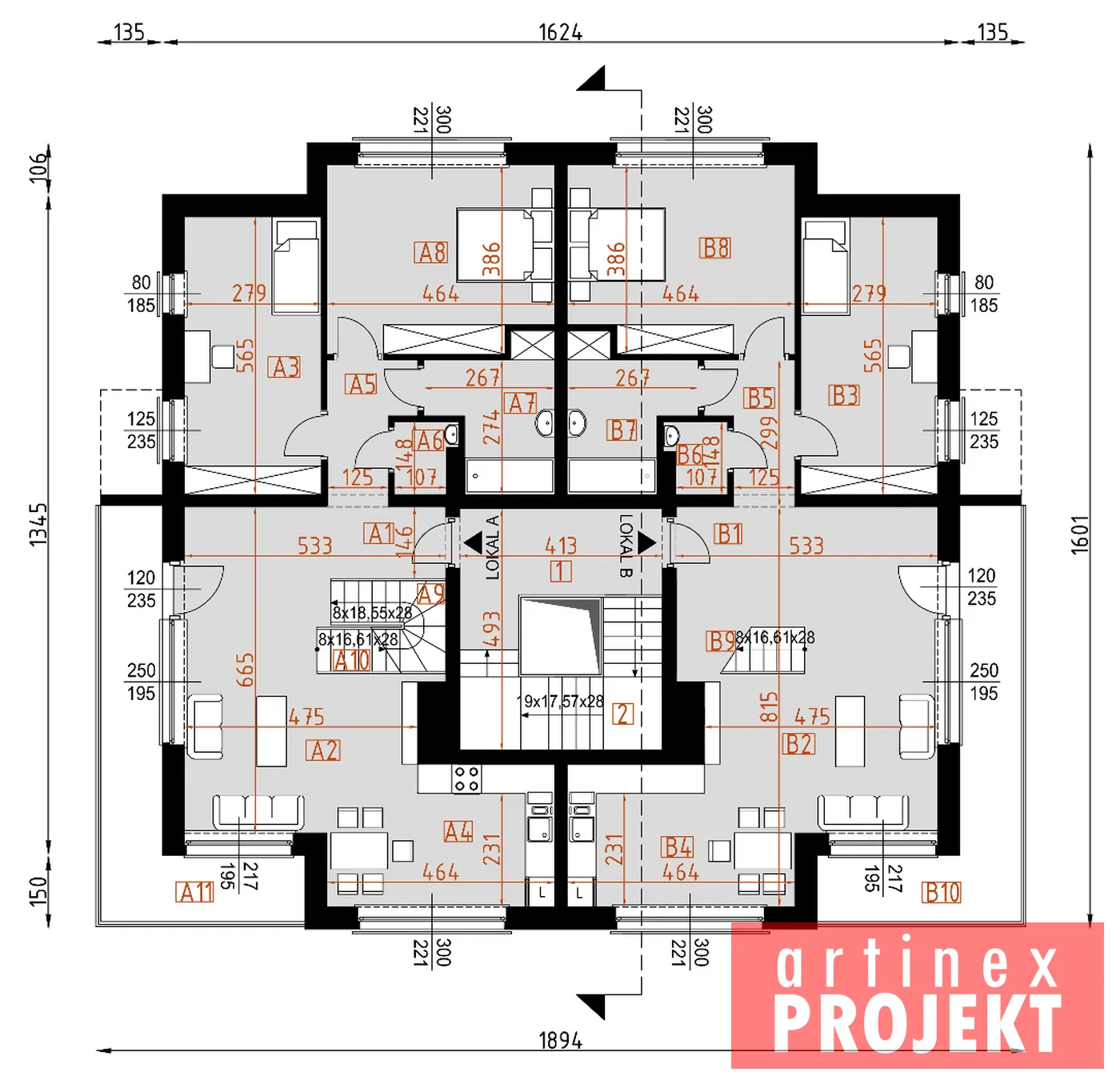

Piętro
| Numer | Pomieszczenie | m² |
|---|---|---|
| LOKAL A | ||
| A1.1 | Hol | 3,4 |
| A1.2 | Pokój dzienny | 26,7 |
| A1.3 | Pokój | 15,54 |
| A1.4 | Kuchnia | 10,89 |
| A1.5 | Korytarz | 4,4 |
| A1.6 | Wc | 1,65 |
| A1.7 | Łazienka | 6,37 |
| A1.8 | Pokój | 17,07 |
| A1.9 | Schody a1 | 3,14 |
| A1.10 | Schody a2 | 1,18 |
| A1.11 | Balkon | 14,32 |
| LOKAL B | ||
| B1.1 | Hol | 3,4 |
| B1.2 | Pokój dzienny | 26,7 |
| B1.3 | Pokój | 15,54 |
| B1.4 | Kuchnia | 10,89 |
| B1.5 | Korytarz | 4,4 |
| B1.6 | Wc | 1,65 |
| B1.7 | Łazienka | 6,37 |
| B1.8 | Pokój | 17,07 |
| B1.9 | Schody b1 | 1,18 |
| B1.10 | Balkon | 14,32 |

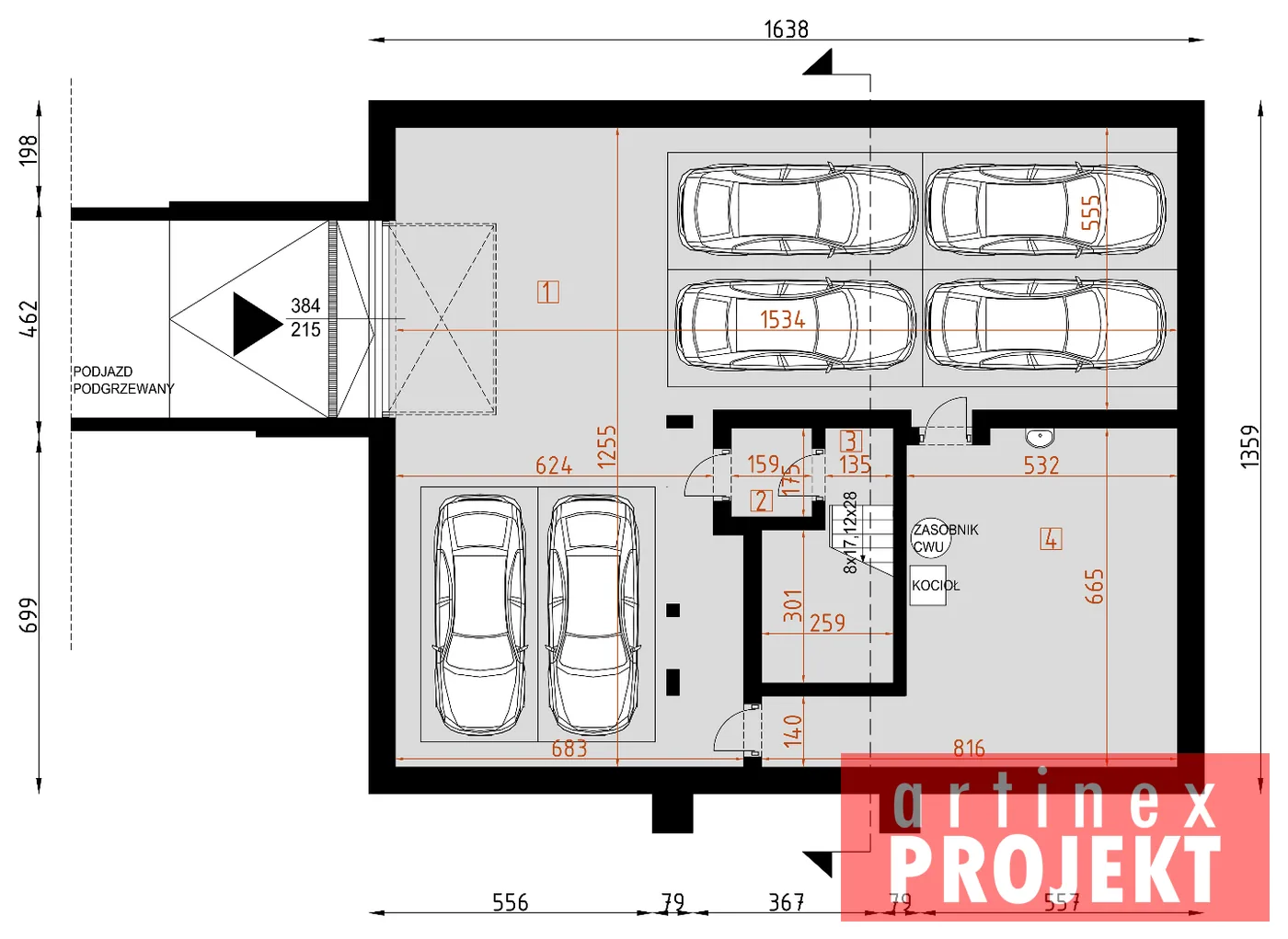

Piwnica
| Numer | Pomieszczenie | m² |
|---|---|---|
| -1/1 | Garaż | 130,38 |
| -1/2 | Przedsionek | 2,7 |
| -1/3 | Schody | 3,41 |
| -1/4 | Pom. techniczne | 38,5 |
Z uwagi na bieżące aktualizacje powierzchnie podane na stronie mogą się różnić od powierzchni podanych w projekcie technicznym.
Przekrój i usytuowanie

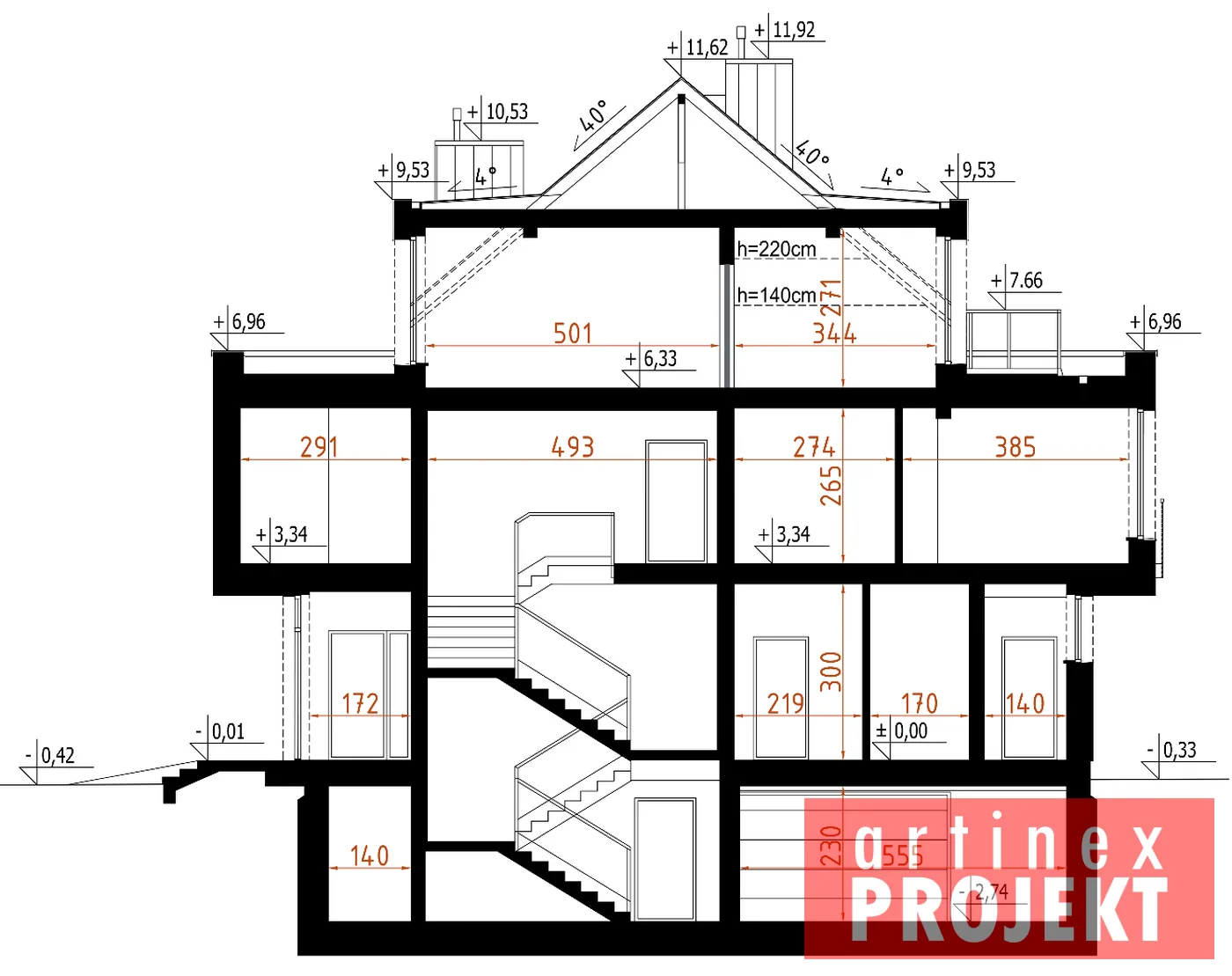

Przekrój

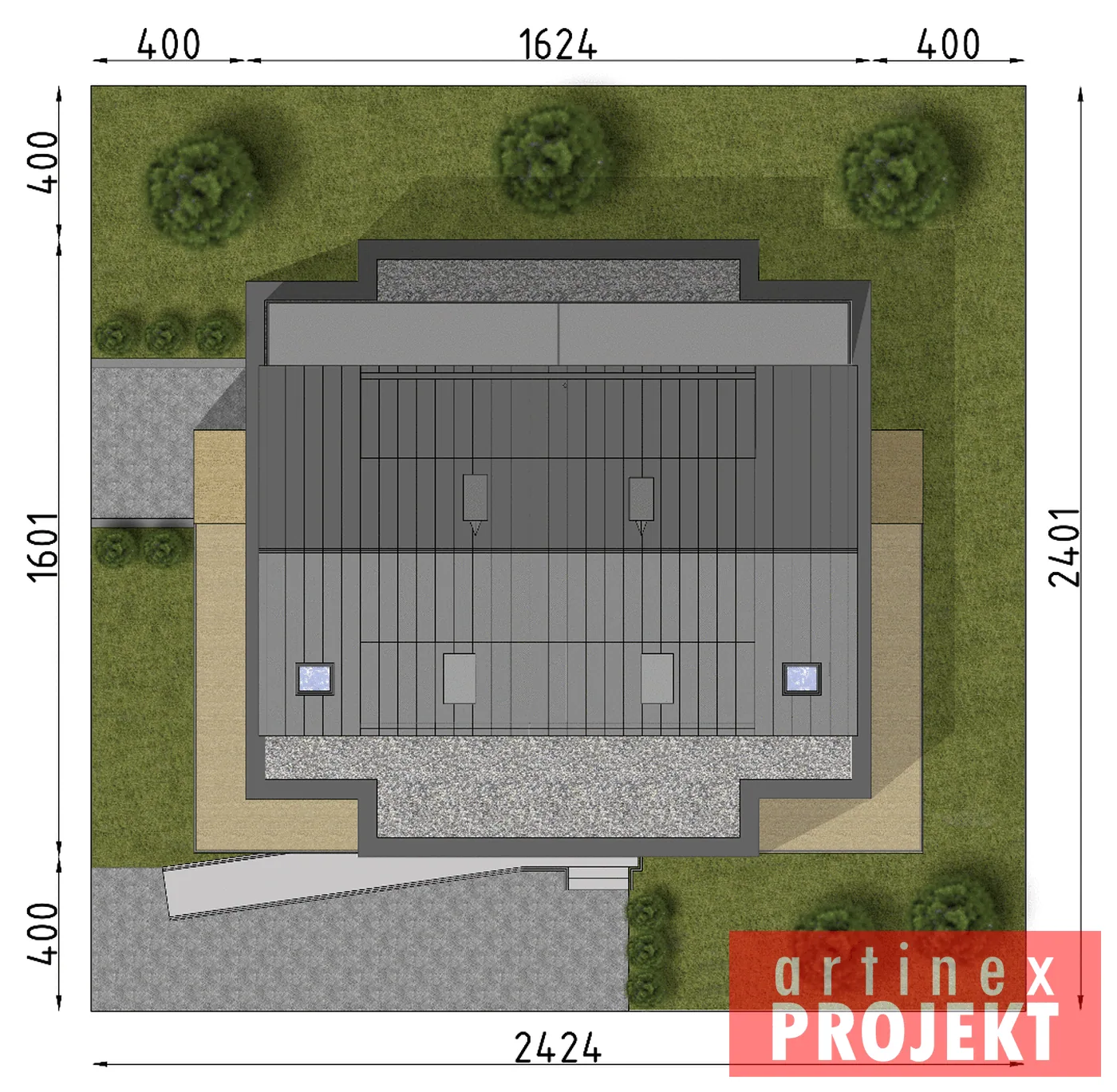

Usytuowanie na działce
Co dostajesz w projekcie
- 5 egzemplarzy dokumentacji (3 architektoniczno-budowlane i 2 techniczne)
- Część architektoniczno-konstrukcyjną i instalacyjną
- Zgodę na zmiany in blanco podpisaną przez autora
- Teczkę na dokumentację projektową
- Wersję podstawową albo lustrzaną, do wyboru
Projekt gotowy wymaga adaptacji przez lokalnego architekta. Zamawiasz mailem, telefonicznie albo przez koszyk.
Do tego projektu możesz zamówić
-
Kosztorys do projektu
Kosztorys inwestorski, kosztorys uproszczony, przedmiar i zestawienie materiałów. Realizacja: 15 dni roboczych.
1 990 zł
-
Dodatkowy egzemplarz projektu
Szósty komplet dokumentacji, np. dla wykonawcy albo architekta adaptującego. Realizacja: 15 dni roboczych.
490 zł
-
Projekt wentylacji mechanicznej z rekuperacją
Projekt przygotowany pod wybrany dom. Realizacja: 15 dni roboczych.
890 zł
-
Projekt ogrzewania powietrzną pompą ciepła z ogrzewaniem podłogowym
Projekt przygotowany pod wybrany dom. Realizacja: 15 dni roboczych.
1 890 zł
-
Projekt ogrzewania podłogowego
Projekt przygotowany pod wybrany dom. Realizacja: 15 dni roboczych.
790 zł
-
Projekt instalacji fotowoltaicznej
Projekt przygotowany pod wybrany dom. Realizacja: 15 dni roboczych.
1 590 zł
-
Projekt instalacji solarnej
Projekt przygotowany pod wybrany dom. Realizacja: 15 dni roboczych.
990 zł
-
Projekt instalacji inteligentnych
Projekt przygotowany pod wybrany dom. Realizacja: 14 dni roboczych.
2 290 zł
-
Zgoda na zmiany z wpisanymi zmianami
Zgoda wystawiona na Ciebie, z wypisanymi zmianami, które podasz w uwagach do zamówienia. Realizacja: wysyłka kurierem.
50 zł
Pytania o projekt
Co zawiera projekt D210?
Dostajesz 5 egzemplarzy dokumentacji (3 architektoniczno-budowlane i 2 techniczne). Każdy egzemplarz projektu technicznego ma część architektoniczno-konstrukcyjną (rzut fundamentów, rzuty kondygnacji, więźba i rzut dachu, przekroje, elewacje, zestawienie stolarki) i część instalacyjną (wodno-kanalizacyjną, centralnego ogrzewania, elektryczną i gazową, jeśli jest w projekcie). Do tego zgoda na zmiany in blanco i teczka na dokumentację.
Czy mogę zamówić projekt w odbiciu lustrzanym?
Tak. Wszystkie projekty z pracowni są dostępne w lustrzanym odbiciu, czyli z symetrycznie odwróconym układem pomieszczeń. Wybierz „Lustrzane odbicie” w polu Wersja przy zamówieniu.
Czy można wprowadzić zmiany w projekcie?
Tak, przez lokalnego architekta adaptującego. Do projektu dołączamy bezpłatną zgodę na zmiany in blanco podpisaną przez autora, w którą architekt wpisuje zmiany. Biuro nie wprowadza zmian w projekty gotowe. Zgodę wystawioną na Ciebie, z wypisanymi zmianami, zamówisz za 50 zł.
Czy projekt trzeba adaptować?
Tak, adaptacja jest konieczna, żeby uzyskać pozwolenie na budowę. Lokalny architekt dostosowuje projekt do warunków zabudowy albo planu miejscowego, rysuje projekt zagospodarowania działki i przejmuje funkcję głównego projektanta.
Kiedy dostanę projekt?
Zwykle w 7 dni roboczych, maksymalnie w 35 dni roboczych. Wysyłamy kurierem, tylko na terenie Polski. Nie wysyłamy za pobraniem.
Czy mogę zwrócić albo wymienić projekt?
Dokumentację z nienaruszoną plombą możesz zwrócić do 30 dni od otrzymania. Wymiana na inny projekt z oferty jest możliwa do 6 miesięcy od zakupu, z opłatą manipulacyjną 100 zł. Projekty rozplombowane, użyte albo adaptowane nie podlegają zwrotowi ani wymianie. Kosztorys nie podlega zwrotowi.
Więcej odpowiedzi w pytaniach i odpowiedziach. Zadzwoń: +48 606 947 200.
